管网七氟丙烷
2020-07-17
一、 系统执行标准：
七氟丙烷灭火系统组件按照《GB25972-2010》标准进行生产。
二、 系统简介
灭火剂：
七氟丙烷（HFC-227ea）是一种新型绿色清洁灭火剂，它无色、无味、无毒、不导电、不污染被保护对象，目前是卤代烷灭火系统的最理想的代替物，具有卤代烷灭火剂的全部优点，而且在安全性方面还优于卤代烷系统，同时对大气臭氧层无破坏作用，是一种以化学抑制灭火方式为主的气体灭火剂。
三、适用范围：
七氟丙烷灭火系统灭火系统可以扑救下列火灾：
1． 气体火灾（灭火时应切断电源）
2． 液体及可液化的固体火灾
3． 固体表面火灾及棉毛、织物、纸张等部分固体深位火灾
4． 电气火灾
七氟丙烷灭火系统不应用来扑救以下物质火灾：
1． 含氧化剂的化学制品及混合物，如硝酸纤维和火药等。
2． 钾、钠、镁、钛、锆等活泼金属火灾等。
3． 金属氢化物，如氢化钾、氢化钠等。
4． 能自行分解的化学制品，如过氧化氢、联胺等。
典型的防护设施：
气体灭火装置主要适用于：电子计算机房、图书馆、档案馆、贵重物品库、电站、电讯中心、洁净厂房等重点场所的消防保护。
四、主要技术参数：
分为4.2MPa系统与5.6MPa系统
贮存压力:4.2MPa、5.6MPa
钢瓶最大工作压力：5.3Pa、8.0Pa
药剂瓶规格：
4.2MPa：90L、120L、150L
5.6MPa：70L、90L、120L、150L
系统启动方式:自动、手动、机械启动、机械应急启动
钢瓶容器充装量：≤1150Kg/ m3
启动瓶充装压力:6.0MPa
启动瓶的启动方式及功率
电磁启动: DC24V,1.5A
五、系统组成
七氟丙烷灭火系统由钢瓶、容器阀、集流管、高压软管、液体单向阀、选择阀、信号反馈装置、安全泄压阀、低泄高阻阀、驱动装置、气体单向阀、管路管件、喷嘴、钢瓶架、气控铜管等组成。
具体组成又分单元独立系统、组合分配系统。
1.单元独立系统：
由一套或数套 灭火瓶组成的一个系统，通过固定的管道和喷嘴，对一个防护区实施保护。
单元独立系统适用于单个独立的火灾危险区或特殊要求的区域。当防护区通过感烟、感温探测器，检测确有火警时，火灾报警控制器，发出报警信号，通知人员撤离，关闭联动设备，并发出灭火指令，启动瓶电磁阀立即被打开，启动灭火瓶，灭火剂通过管道，输送到喷嘴，喷射到保护区，扑灭火灾。
2.组合分配系统：
是由一套或数套 灭火钢瓶组成的系统，经选择阀通过固定的管道和喷嘴，对两个及两个以上的防护区实施保护，一套灭火系统最多只能保护八个防护区。
组合分配系统是设计灭火系统时最常见的一种组合形式，它的特点是用尽量少的灭火剂，保护多个危险区，有成本低，占地面积小等特点，其灭火剂是按最大防护区的用量来确定的。
当其中某个防护区发生火灾时，通过感烟、感温探测器，检测确有火警时，火灾报警控制器，发出报警信号，通知人员撤离，关闭联动设备，并发出灭火指令，相应防护区的启动瓶电磁阀立即被打开，氮气通过启动管道，再打开相对应防护区的选择阀和瓶头阀，从而使所属对应瓶里的灭火剂，通过瓶头阀、集流管、选择阀、输送管道至喷嘴迅速喷射到保护区，扑灭火灾。

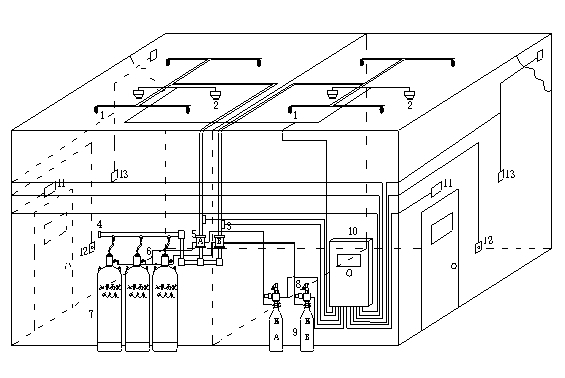

图2组合分配系统示意图
图中：1.喷头 2.火灾探测器 3.压力开关
4.安全阀 5.选择阀 6.单向阀
7. 七氟丙烷灭火瓶组 8.电磁启动器 9.启动气瓶
10.报警控制器 11.喷洒指示灯 12.紧急启停按钮
13.声光报警器
六、灭火系统主要部件：
1.灭火剂瓶：
型号：QMP90/4.2N、QMP120/4.2N、QMP150/4.2N、
QMP70/5.6N、QMP90/5.6N、QMP120/5.6N、QMP150/5.6N
灭火剂瓶是储存灭火剂的容器，由灭火钢瓶和容器阀组成，当需要灭火时，可以通过气启动打开容器阀，释放灭火剂灭火。灭火剂钢瓶为无缝气瓶，执行标准为国标5099的有关规定。
灭火剂瓶主要技术参数如下:
钢瓶容积：70L（只限5.6MPa）、90L、120L、150L、
环境温度：-10-50℃
贮存压力:4.2MPa、5.6MPa
最大工作压力：5.3MPa、8.0MPa
2.容器阀：QRF40/5.3、QRF32/8.0、QRF40/8.0
容器阀安装在灭火钢瓶上，可通过容器阀向钢瓶内充装灭火剂，并封存灭火剂不泄漏，当需要灭火时，开启容器阀释放灭火剂灭火。
主要技术参数如下：
工作压力：4.2MPa、5.6MPa
液压强度测试：5.3MPa、8.0MPa
气密性测试：4.2MPa、5.6MPa
3.液体单向阀:QYD40/5.3、QYD32/8.0、QYD40/8.0
液体单向阀安装于集流管与金属软管之间,防止灭火剂从集流管中倒流至未启动的灭火瓶中,当更换灭火瓶时,不影响其它灭火瓶的使用.
主要技术参数如下：
工作压力：4.2MPa、5.6MPa
液压强度测试：5.3MPa、8.0MPa
气密性测试：4.2MPa、5.6MPa
4.高压金属软管:QRG40/5.3、QRG32/8.0、QRG40/8.0
高压金属软管用于连接容器阀与集流管之间,起到柔性联结作用,减少灭火剂释放时引起的振动作用,同时利于钢瓶的拆装。
主要技术参数如下：
公称压力：4.2MPa、5.6MPa
液压强度测试：5.3MPa、8.0MPa
气密性测试：4.2MPa、5.6MPa
最小弯曲半径：140mm
5.集流管：QJG50/5.3等、QJG50/8.0等
集流管安装在瓶组架上，各灭火瓶的灭火剂汇集到集流管，再通过各对应防护区的选择阀和管网输送到防护区。不同系统集流管大小不同。
6.瓶组架：QMPJ
用于固定灭火剂瓶及集流管，以防喷射时产生振动。具体大小由系统所用钢瓶大小及数量决定。
7. 选择阀:
4.2MPa系统：QXZ40/5.3、QXZ50/5.3、QXZ65/5.3、QXZ80/5.3、QXZ100/5.3、QXZ125/5.3、QXZ150/5.3
5.6MPa系统：QXZ40/8.0、QXZ50/8.0、QXZ65/8.0、QXZ80/8.0、QXZ100/8.0、QXZ125/8.0、QXZ150/8.0
选择阀用于组合分配系统中，以控制灭火剂的流动方向，平时处于关闭状态，火灾时打开相应选择阀，灭火剂通过打开的选择阀释放到发生火灾的防护区，达到灭火的目的。
主要技术参数如下：
公称压力：5.3MPa、8.0MPa
8.气控单向阀 :QQD6/6.6
气控单向阀安装在启动管路上,控制气流的方向，实现控制各防护区的选择阀。
主要技术参数如下：
公称压力：6.6MPa
强度测试：9.9 MPa
最小开启压力：0.08 MPa
9.驱动气体容器阀、电磁驱动装置：QRF6/6.6、QDQ90N
启动瓶内充装氮气,并在瓶口处安装启动阀和电磁型驱动器.当采发生火灾时,钢瓶驱动盘输出DC24V电压,启动电磁驱动器,打开启动阀，启动瓶释放高压氮气，经过控制管路,将对应的选择阀和相应的灭火瓶的瓶头阀开启，使灭火剂释放喷射到保护区内，扑防护区的灭火灾。紧急情况下,也可以拔下手动保险销,拍击即可使启动阀动作。
主要技术参数如下：
10. 信号反馈装置：QXF0.5/5.3、QXF0.8/8.0
信号反馈装置是一个压力开关，安装在选择阀的出口部位或灭火管路上，当灭火剂释放时，管路中压力增加，使压力开关动作，并输出信号给灭火控制系统，接通灭火剂释放指示装置，提醒人员注意。
主要技术参数如下：
工作压力：5.3MPa、8.0MPa
动作压力：0.5MPa、0.8MPa
连接尺寸: R1/4″
触点容量: 24V/1A
11.低泄高阻阀:QDG0.3/6.7、QDG0.6/6.6
低压泄压阀安装在气控管路上,平时处于开启状态,当启动瓶内气体有泄漏时,泄漏的气体可通过该阀排放到外部,保证气控管路内不会积累高压的气体而使系统误动作,当需要启动时,启动瓶内气体充入启动管路,管路压力很快升高时,此时低压泄压阀会立即关闭,保证启动管路内的高压气体去开启相应的阀门.
主要技术参数如下：
公称压力: 6.7MPa
动作压力: 0.3MPa、0.6MPa

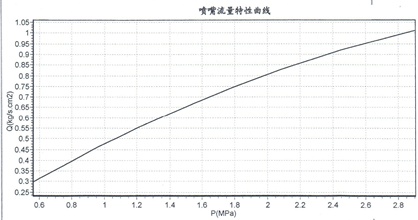

12.喷嘴:QPT31/25、QPT37/32、QPT37/40、QPT37/50
喷嘴安装在灭火输送管网末端,用来控制灭火剂的喷射速率,使灭火剂迅速汽化均匀分布在保护区内。
主要技术参数：
13.安全阀:QAX7.2、QAX11
安装在集流管的一端,当管道中压力大于允许值时,安全模片爆破,起到安全泄压的作用.
主要性能参数:
安全模片爆破压力为7.2±0.36MPa、11±0.55MPa
七、控制方式：
七氟丙烷气体灭火系统具有自动、手动和机械应急启动三种启动方式。
1． 自动启动——从火灾探测报警、关闭联动设备以及释放灭火剂均由系统自动完成，不需要人员介入操作与控制。
2． 手动启动——人员接到火灾报警信号后，经确认再启动手动按钮，通过控制器释放灭火剂。
3． 机械应急启动——当系统在自动和手动操作失灵时，人员采用系统所设的机械式启动机构，直接操作设备释放灭火剂。
警告! 本系统自动化程度高,必须由经过培训并熟练掌握其性能的专门人员操作,任何无关人员严禁动用本系统。
☆操作方式
自动控制
正常状态下,气体灭火控制器的控制方式选择在“自动”位置，灭火系统处于自动控制状态。当保护区发生火情，火灾探测器发出火警信号，火灾报警控制器（或气体灭火控制器）即发出声、光报警信号，同时发出联动命令，关闭空调、风机、防火卷帘等通风设备，经过30秒延时（此时防护区内人员必须迅速撤离），输出DC24V/1.5A灭火电源信号驱动启动瓶电磁启动器，释放出的控制气体打开对应区域的释放阀，继而打开灭火剂贮瓶上的容器阀，释放灭火剂实施灭火。
手动控制
在防护区有人工作或值班时，控制方式选择“手动”位置，灭火系统处于手动控制状态。若某保护区发生火情，按下火灾报警灭火控制器(或气体灭火控制器)面板上的“启动”按钮，即可按“自动”程序启动灭火系统，实施灭火。也可在确认人员已经全部撤离的情况下,按下该区门口设置的“紧急启动”按钮，即可立即按“自动” 程序启动,释放灭火剂实施灭火。
当发生火灾报警，在延时时间内发现不需要启动灭火系统进行灭火的情况下，可按下气体灭火控制器或防护区门外的“紧急停止”按钮，即可终止灭火程序。
机械应急启动:以上两种启动方式均失败后，可直接拉下相应区域启动瓶上电磁阀的安全销，手拍电磁阀，采取机械应急启动方式，实施灭火。
七氟丙烷灭火系统组件按照《GB25972-2010》标准进行生产。
二、 系统简介
灭火剂：
七氟丙烷（HFC-227ea）是一种新型绿色清洁灭火剂，它无色、无味、无毒、不导电、不污染被保护对象，目前是卤代烷灭火系统的最理想的代替物，具有卤代烷灭火剂的全部优点，而且在安全性方面还优于卤代烷系统，同时对大气臭氧层无破坏作用，是一种以化学抑制灭火方式为主的气体灭火剂。
三、适用范围：
七氟丙烷灭火系统灭火系统可以扑救下列火灾：
1． 气体火灾（灭火时应切断电源）
2． 液体及可液化的固体火灾
3． 固体表面火灾及棉毛、织物、纸张等部分固体深位火灾
4． 电气火灾
七氟丙烷灭火系统不应用来扑救以下物质火灾：
1． 含氧化剂的化学制品及混合物，如硝酸纤维和火药等。
2． 钾、钠、镁、钛、锆等活泼金属火灾等。
3． 金属氢化物，如氢化钾、氢化钠等。
4． 能自行分解的化学制品，如过氧化氢、联胺等。
典型的防护设施：
气体灭火装置主要适用于：电子计算机房、图书馆、档案馆、贵重物品库、电站、电讯中心、洁净厂房等重点场所的消防保护。
四、主要技术参数：
分为4.2MPa系统与5.6MPa系统
贮存压力:4.2MPa、5.6MPa
钢瓶最大工作压力：5.3Pa、8.0Pa
药剂瓶规格：
4.2MPa：90L、120L、150L
5.6MPa：70L、90L、120L、150L
系统启动方式:自动、手动、机械启动、机械应急启动
钢瓶容器充装量：≤1150Kg/ m3
启动瓶充装压力:6.0MPa
启动瓶的启动方式及功率
电磁启动: DC24V,1.5A
五、系统组成
七氟丙烷灭火系统由钢瓶、容器阀、集流管、高压软管、液体单向阀、选择阀、信号反馈装置、安全泄压阀、低泄高阻阀、驱动装置、气体单向阀、管路管件、喷嘴、钢瓶架、气控铜管等组成。
具体组成又分单元独立系统、组合分配系统。
1.单元独立系统：
由一套或数套 灭火瓶组成的一个系统，通过固定的管道和喷嘴，对一个防护区实施保护。
单元独立系统适用于单个独立的火灾危险区或特殊要求的区域。当防护区通过感烟、感温探测器，检测确有火警时，火灾报警控制器，发出报警信号，通知人员撤离，关闭联动设备，并发出灭火指令，启动瓶电磁阀立即被打开，启动灭火瓶，灭火剂通过管道，输送到喷嘴，喷射到保护区，扑灭火灾。
2.组合分配系统：
是由一套或数套 灭火钢瓶组成的系统，经选择阀通过固定的管道和喷嘴，对两个及两个以上的防护区实施保护，一套灭火系统最多只能保护八个防护区。
组合分配系统是设计灭火系统时最常见的一种组合形式，它的特点是用尽量少的灭火剂，保护多个危险区，有成本低，占地面积小等特点，其灭火剂是按最大防护区的用量来确定的。
当其中某个防护区发生火灾时，通过感烟、感温探测器，检测确有火警时，火灾报警控制器，发出报警信号，通知人员撤离，关闭联动设备，并发出灭火指令，相应防护区的启动瓶电磁阀立即被打开，氮气通过启动管道，再打开相对应防护区的选择阀和瓶头阀，从而使所属对应瓶里的灭火剂，通过瓶头阀、集流管、选择阀、输送管道至喷嘴迅速喷射到保护区，扑灭火灾。
图2组合分配系统示意图
图中：1.喷头 2.火灾探测器 3.压力开关
4.安全阀 5.选择阀 6.单向阀
7. 七氟丙烷灭火瓶组 8.电磁启动器 9.启动气瓶
10.报警控制器 11.喷洒指示灯 12.紧急启停按钮
13.声光报警器
六、灭火系统主要部件：
1.灭火剂瓶：
型号：QMP90/4.2N、QMP120/4.2N、QMP150/4.2N、
QMP70/5.6N、QMP90/5.6N、QMP120/5.6N、QMP150/5.6N
灭火剂瓶是储存灭火剂的容器，由灭火钢瓶和容器阀组成，当需要灭火时，可以通过气启动打开容器阀，释放灭火剂灭火。灭火剂钢瓶为无缝气瓶，执行标准为国标5099的有关规定。
灭火剂瓶主要技术参数如下:
钢瓶容积：70L（只限5.6MPa）、90L、120L、150L、
环境温度：-10-50℃
贮存压力:4.2MPa、5.6MPa
最大工作压力：5.3MPa、8.0MPa
2.容器阀：QRF40/5.3、QRF32/8.0、QRF40/8.0
容器阀安装在灭火钢瓶上，可通过容器阀向钢瓶内充装灭火剂，并封存灭火剂不泄漏，当需要灭火时，开启容器阀释放灭火剂灭火。
主要技术参数如下：
工作压力：4.2MPa、5.6MPa
液压强度测试：5.3MPa、8.0MPa
气密性测试：4.2MPa、5.6MPa
3.液体单向阀:QYD40/5.3、QYD32/8.0、QYD40/8.0
液体单向阀安装于集流管与金属软管之间,防止灭火剂从集流管中倒流至未启动的灭火瓶中,当更换灭火瓶时,不影响其它灭火瓶的使用.
主要技术参数如下：
工作压力：4.2MPa、5.6MPa
液压强度测试：5.3MPa、8.0MPa
气密性测试：4.2MPa、5.6MPa
4.高压金属软管:QRG40/5.3、QRG32/8.0、QRG40/8.0
高压金属软管用于连接容器阀与集流管之间,起到柔性联结作用,减少灭火剂释放时引起的振动作用,同时利于钢瓶的拆装。
主要技术参数如下：
公称压力：4.2MPa、5.6MPa
液压强度测试：5.3MPa、8.0MPa
气密性测试：4.2MPa、5.6MPa
最小弯曲半径：140mm
5.集流管：QJG50/5.3等、QJG50/8.0等
集流管安装在瓶组架上，各灭火瓶的灭火剂汇集到集流管，再通过各对应防护区的选择阀和管网输送到防护区。不同系统集流管大小不同。
6.瓶组架：QMPJ
用于固定灭火剂瓶及集流管，以防喷射时产生振动。具体大小由系统所用钢瓶大小及数量决定。
7. 选择阀:
4.2MPa系统：QXZ40/5.3、QXZ50/5.3、QXZ65/5.3、QXZ80/5.3、QXZ100/5.3、QXZ125/5.3、QXZ150/5.3
5.6MPa系统：QXZ40/8.0、QXZ50/8.0、QXZ65/8.0、QXZ80/8.0、QXZ100/8.0、QXZ125/8.0、QXZ150/8.0
选择阀用于组合分配系统中，以控制灭火剂的流动方向，平时处于关闭状态，火灾时打开相应选择阀，灭火剂通过打开的选择阀释放到发生火灾的防护区，达到灭火的目的。
主要技术参数如下：
公称压力：5.3MPa、8.0MPa
8.气控单向阀 :QQD6/6.6
气控单向阀安装在启动管路上,控制气流的方向，实现控制各防护区的选择阀。
主要技术参数如下：
公称压力：6.6MPa
强度测试：9.9 MPa
最小开启压力：0.08 MPa
9.驱动气体容器阀、电磁驱动装置：QRF6/6.6、QDQ90N
启动瓶内充装氮气,并在瓶口处安装启动阀和电磁型驱动器.当采发生火灾时,钢瓶驱动盘输出DC24V电压,启动电磁驱动器,打开启动阀，启动瓶释放高压氮气，经过控制管路,将对应的选择阀和相应的灭火瓶的瓶头阀开启，使灭火剂释放喷射到保护区内，扑防护区的灭火灾。紧急情况下,也可以拔下手动保险销,拍击即可使启动阀动作。
主要技术参数如下：
|
容积 ( L ) |
工作压力 （MPa） |
强度试验 （MPa） |
密封试验 （MPa） |
电磁驱动器 | ||
|
额定电压 ( V ) |
额定电流 ( I ) |
额定吸力 ( N ) |
||||
| 4 | 6 | 12 | 6.6 | DC24 | 1.5 | 90 |
10. 信号反馈装置：QXF0.5/5.3、QXF0.8/8.0
信号反馈装置是一个压力开关，安装在选择阀的出口部位或灭火管路上，当灭火剂释放时，管路中压力增加，使压力开关动作，并输出信号给灭火控制系统，接通灭火剂释放指示装置，提醒人员注意。
主要技术参数如下：
工作压力：5.3MPa、8.0MPa
动作压力：0.5MPa、0.8MPa
连接尺寸: R1/4″
触点容量: 24V/1A
11.低泄高阻阀:QDG0.3/6.7、QDG0.6/6.6
低压泄压阀安装在气控管路上,平时处于开启状态,当启动瓶内气体有泄漏时,泄漏的气体可通过该阀排放到外部,保证气控管路内不会积累高压的气体而使系统误动作,当需要启动时,启动瓶内气体充入启动管路,管路压力很快升高时,此时低压泄压阀会立即关闭,保证启动管路内的高压气体去开启相应的阀门.
主要技术参数如下：
公称压力: 6.7MPa
动作压力: 0.3MPa、0.6MPa
12.喷嘴:QPT31/25、QPT37/32、QPT37/40、QPT37/50
喷嘴安装在灭火输送管网末端,用来控制灭火剂的喷射速率,使灭火剂迅速汽化均匀分布在保护区内。
主要技术参数：
13.安全阀:QAX7.2、QAX11
安装在集流管的一端,当管道中压力大于允许值时,安全模片爆破,起到安全泄压的作用.
主要性能参数:
安全模片爆破压力为7.2±0.36MPa、11±0.55MPa
七、控制方式：
七氟丙烷气体灭火系统具有自动、手动和机械应急启动三种启动方式。
1． 自动启动——从火灾探测报警、关闭联动设备以及释放灭火剂均由系统自动完成，不需要人员介入操作与控制。
2． 手动启动——人员接到火灾报警信号后，经确认再启动手动按钮，通过控制器释放灭火剂。
3． 机械应急启动——当系统在自动和手动操作失灵时，人员采用系统所设的机械式启动机构，直接操作设备释放灭火剂。
警告! 本系统自动化程度高,必须由经过培训并熟练掌握其性能的专门人员操作,任何无关人员严禁动用本系统。
☆操作方式
自动控制
正常状态下,气体灭火控制器的控制方式选择在“自动”位置，灭火系统处于自动控制状态。当保护区发生火情，火灾探测器发出火警信号，火灾报警控制器（或气体灭火控制器）即发出声、光报警信号，同时发出联动命令，关闭空调、风机、防火卷帘等通风设备，经过30秒延时（此时防护区内人员必须迅速撤离），输出DC24V/1.5A灭火电源信号驱动启动瓶电磁启动器，释放出的控制气体打开对应区域的释放阀，继而打开灭火剂贮瓶上的容器阀，释放灭火剂实施灭火。
手动控制
在防护区有人工作或值班时，控制方式选择“手动”位置，灭火系统处于手动控制状态。若某保护区发生火情，按下火灾报警灭火控制器(或气体灭火控制器)面板上的“启动”按钮，即可按“自动”程序启动灭火系统，实施灭火。也可在确认人员已经全部撤离的情况下,按下该区门口设置的“紧急启动”按钮，即可立即按“自动” 程序启动,释放灭火剂实施灭火。
当发生火灾报警，在延时时间内发现不需要启动灭火系统进行灭火的情况下，可按下气体灭火控制器或防护区门外的“紧急停止”按钮，即可终止灭火程序。
机械应急启动:以上两种启动方式均失败后，可直接拉下相应区域启动瓶上电磁阀的安全销，手拍电磁阀，采取机械应急启动方式，实施灭火。
